Spole og lineærgir

undefined undefined

Virkemåte

Den drivende kraften for Uhings lineære drivenheter er friksjonen. Til grunne for friksjonen ligger rullringsprinsippet, som produsenten selv har utviklet til perfeksjon, og siden brukt i mer en 40 år. Rotasjons bevegelsen hos en slett aksel, omdannes til en lineær bevegelse for de koniske lager som med fjær-kraft trykkes mot akselen. Fremmatningen per omdr. er avhengig hvor stor vinkel lagrene har i forhold til akselen.

Bruksområde:

Kraftoverføring, mating, posisjonering, servoenheter, taktmating, håndteringutstyr, spesialmaskiner, kabel opprulling etc.

  • Automatisk høyre-venstre bevegelse med samme rotasjonsretning på akselen.
  • Skyvekrafter opp til 3600 N.
  • Slaglengde opp til 5 m.
  • Hastigheter opp til 4,2 m/sek.
  • Horisontal eller vertikal innbygning.
  • Justerbar hastighet ved samme aksel turtall.
  • Rask eller forsinket forandring av bevegelseretningen.
  • Høy dynamikk i omkastningspunkter.
  • Frikoblings mulighet fra aksel.
  • Slett aksel.
  • Høy virkningsgrad.
  • Lave vedlikeholdskostnader.
  • Høy beskyttelse mot korrosjon.

Linker

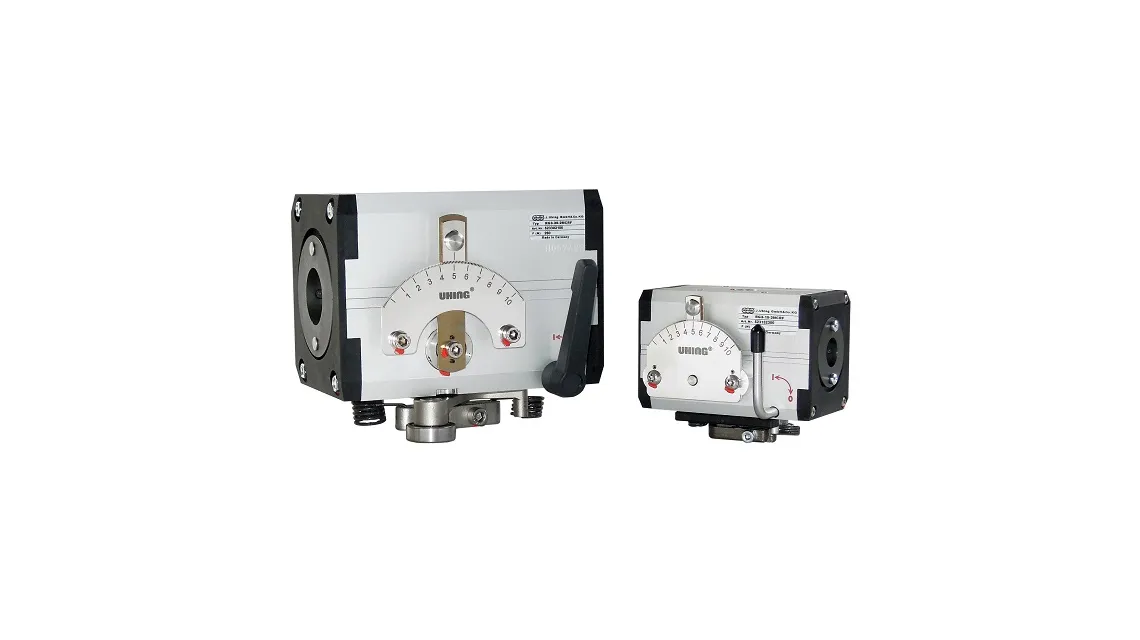

Uhings lineærgir

  • -Lineærmutter type RS

      Lineæmutteren er en enhet som omdanner rotasjon av en slett aksel til lineær bevegelse. I motsetning til RG er rulle-ringene på RS ikke svingbar...
