Hjulsatser Nidec-Graessner
Nidec-Graessner er spesialisert på små kundetilpassede serier med høy presisjon.

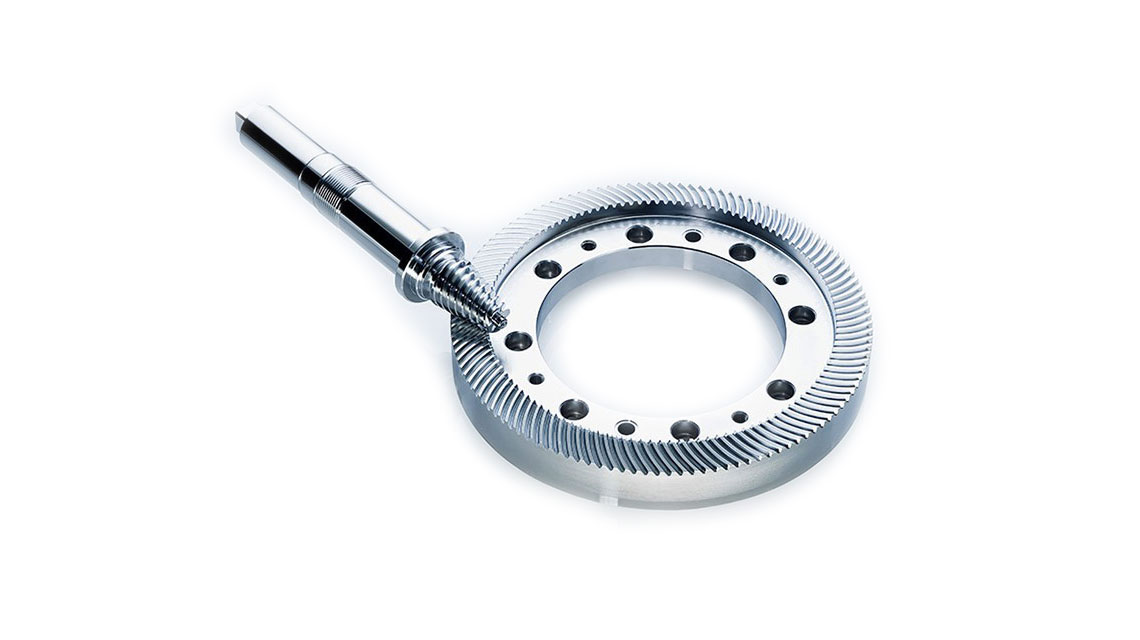

Kundetilpassede hjulsatser og vinkeltannhjul
Vinkeltannhjul, også kjent som skråtannhjul eller spiralformede tannhjul, er en type tannhjul der tannene er skråstilte i forhold til aksen til tannhjulet. Denne skråstillingen gjør det mulig for tannhjulene å gripe gradvis inn i hverandre når de roterer, noe som reduserer støy og vibrasjoner sammenlignet med rette tannhjul.
Leveringsprogram for vinkeltannhjul:
| Modul min |
Modul maks |
Ytterdia. (A) |
Tandbredde maks |
Konlängd |
Akselvinkel fra |
Akselvinkel til (B) |
|
|---|---|---|---|---|---|---|---|
| Spiral | 0,5 | 12,0 | 410 mm | 66 | 280 | 10° | 170° |
| Hypoid | 0,5 | 12,0 | 410 mm | 66 | 280 | - | - |
| Zerol® | 0,5 | 12,0 | 410 mm | 66 | 280 | 10° | 170° |
(A) Avhengig av utveksling
(B) Avhengig av konlengde
Katalog | Nidec-Graessner:
Kontakt EIE Maskin AS for mer informasjon:
- Tel: +47 90 79 08 97
- E-post: info@eiemaskin.no
