PowerGear

Kompakt og stabilt gir fra Nidec-Graessner

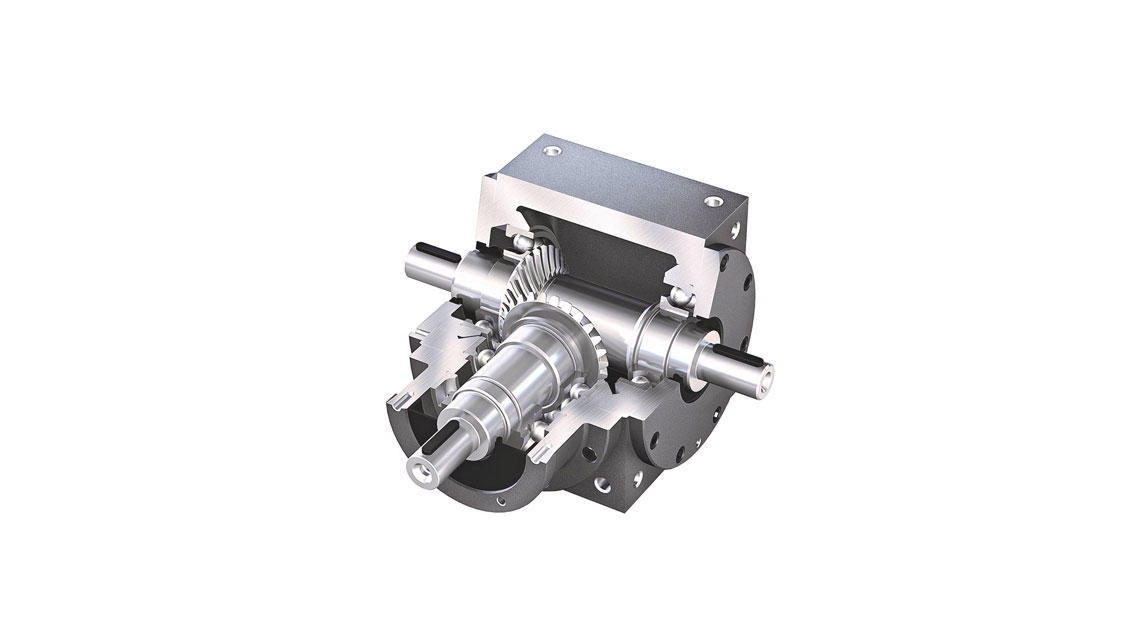

PowerGear fra Nidec-Graessner

  • Kompakt og stabilt gir
  • Overfører høye moment
  • Minimale innbygningsmål
  • Virkningsgrad 98%
  • Utgående aksel som fast eller hulaksel utførelse
  • Valgfritt monteringsposisjon
  • Festehull for montering på alle sider



For valg av rett gir, se tabell nedenfor. Type angir girhusets firkantmål uten lokk og aksler. Eks. P110 er 110 mm i firkant.

PowerGear utgående dreiemoment

PowerGear Enhet P54 P75 P90 P110 P140 P170 P210 P240 P280 P360 P450
1:1 Markmoment
Maks moment		 Nm 12
18		 45
68		 78
117		 150
225		 360
540		 585
878		 1300
1950		 2150
3225		 3200
4800		 3750
5625		 6600
9900
1,5:1 Markmoment
Maks moment		 Nm 12
18		 45
68		 78
117		 150
225		 360
540		 585
878		 1300
1950		 2150
3225		 3200
4800		 3550
5325		 7000
10500
2:1 Markmoment
Maks moment		 Nm 12
18		 42
63		 68
102		 150
225		 330
495		 544
816		 1220
1830		 2010
3015		 3050
4575		 3500
5250		 7000
10500
3:1 Markmoment
Maks moment		 Nm 12
18		 33
50		 54
81		 120
180		 270
405		 450
675		 1020
1530		 4650
2475		 2850
4275		 3350
5025		 7000
10500
4:1 Markmoment
Maks moment		 Nm   28
42		 52
78		 100
150		 224
336		 376
564		 860
1290		 1410
2115		 2300
3450		 2900
4350		 6600
9900
5:1 Markmoment
Maks moment		 Nm   25
38		 40
60		 85
128		 196
294		 320
480		 740
1110		 1210
1815		 2000
3000		 2600
3900		 6600
9900
Maks ing. turtall rpm 8000 6500 5500 4500 3500 3000 2200 2000 1700 1500 1000

Powergear i forsterket utførsel, utgående dreiemoment

Powergear, forsterket Enhet X54 X75 X90 X110 X140 X170 X210 X240 X280
1:1 Markmoment
Maks acc. moment		 Nm 17
25		 87
131		 135
203		 290
435		 625
938		 1020
1530		 2050
3075		 3350
5025		 5200
7800



Maks ing. turtall rpm 8000 3000 2500 2000 2000 15000 1200 1200 1000



Termisk begrensning
Størrelse P54/ X54 P75/ X75 P90/ X90 P110/ X110 P140/ X140 P170/ X170 P210/ X210 P240/ X240 P280/ X280 P360/ X360 P450/ X450
Termisk begrensning  (kW) 2,8 5,5 7,4 10,8 16,1 23,4 28,6 45,3 60,3 83 127

Girets ytelse er begrenset til maks tillatt temperatur på smøreoljen. Effekten man tar ut får ikke overskride verdien for kontinuerlig drift. Ved tilfelle av vekslende drift eller med høy omgivelsetemperatur skal følgende faktorer brukes som guide for justering av tillatt effektuttak i forhold til termisk begrensning.

Drifttid / time i % 100 80 60 40 20
Faktor 1.0 1.2 1.4 1.6 1.8
Omgivelsestemp. °C 10 20 30 40 50
Faktor 1.20 1.00 0.87 0.75 0.62





Kontakt EIE Maskin AS for mer informasjon:
