Minirail med måleskala

Integrert målesystem

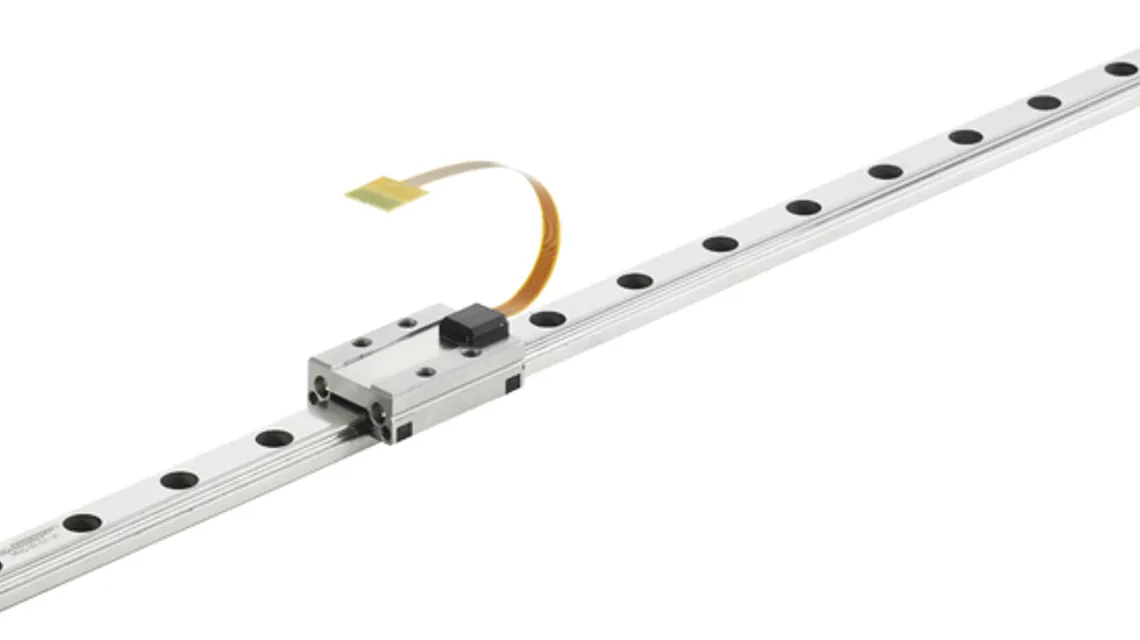

MINISCALE lineærstyring fra Schneeberger med integrert optisk målesystem "alt i ett", bygger på den velprøvde minirail MN lineærstyring.

Spesifikasjoner:

  • oppløsning 1 pm
  • nøyaktighet opp til 30 mm = + / - 4 um (+ / - 3 ^ m på forespørsel) opp til 300 mm = + / - 10 nm
  • repeterbar nøyaktighet enveis = + / - 1 um, toveis = + / - 2 nm
  • måleskala rutemønster 40 um maks lengde 1000 mm
  • skinne bredde mm 7, 9, 12, 15 og 14, 18, 24, 42
  • kvalitetsklassifisering G1
  • forspenningsklassifisering V1
  • maks lengde 1000 mm
  • hastighet maks 5 m/s, akselerasjon maks 300 m/s ^ (30 g)



Katalog | Schneeberger:



Kontakt EIE Maskin AS for mer informasjon:
